Быстросъемный механизм (квик-каплер)
Быстросъемный механизм (быстросъем) или квик-каплер (Quick coupler) — это элемент соединения различных частей рабочего оборудования спецтехники (экскаваторов, погрузчиков), позволяющий произвести быструю замену (снятие, установку) разных видов навесного оборудования (ковшей, рыхлителей, гидромолотов, виброоборудования и т.д.). Замена производится силами одного оператора, благодаря чему экономятся средства и время.
Квик-каплеры классифицируются по принципу действия на следующие виды:
- Механические: соединение происходит с помощью стяжного винта, который разжимает и фиксирует захваты на пальцах навесного оборудования, основное преимущество данного вида - нет необходимости в дополнительной гидролинии (гидроразводке), стоимость которой соизмерима со стоимостью самого квик-каплера;
- Гидравлические: соединение происходит с помощью гидроцилиндра, которым управляет оператор из кабины машины, к преимуществам данного вида следует отнести быстроту и легкость проведения замены навесного оборудования, к недостаткам – потребность в дополнительной гидролинии.
При выборе модели быстросъемного механизма ориентируются в основном на вес базовой машины (экскаватора, погрузчика).
Как правило, квик-каплеры поставляются в комплекте с двумя пальцами крепления к рабочему оборудованию базовой машины и двумя пальцами для сменного навесного оборудования.
Наша компания занимается производством и продажей квик-каплеров механического действия и поставкой гидравлических квик-каплеров южно-корейских производителей.

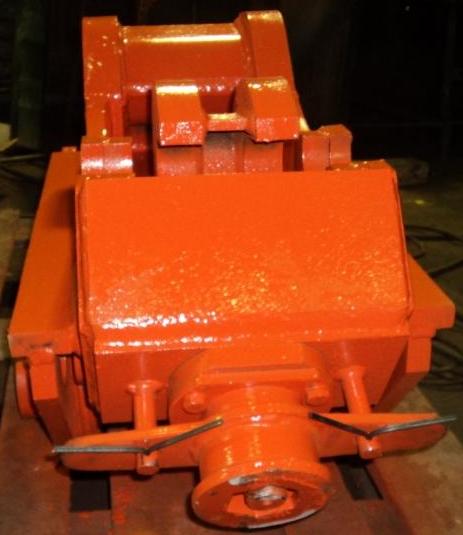

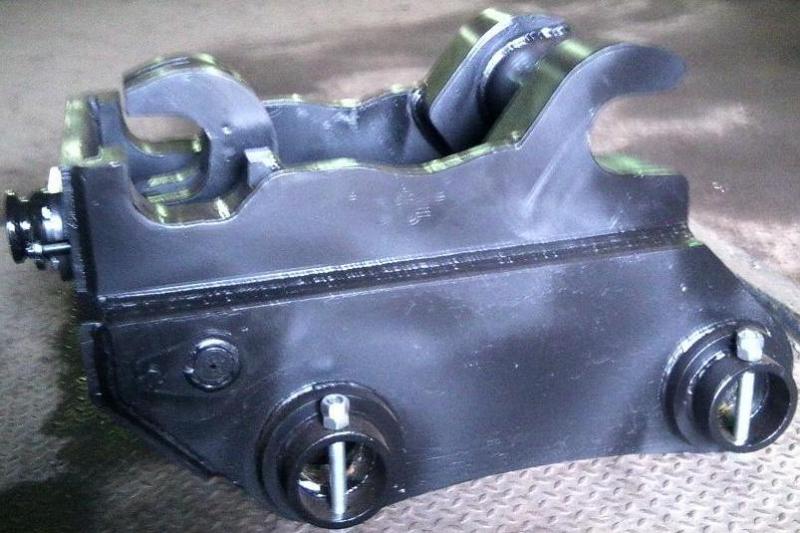

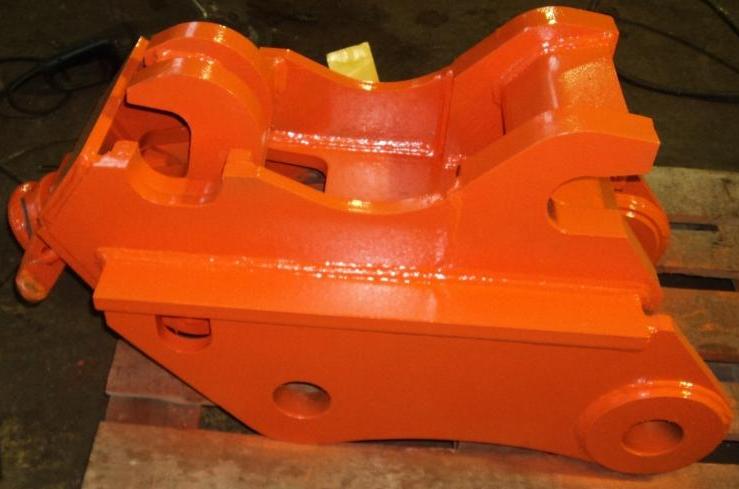

Фото
Характеристики

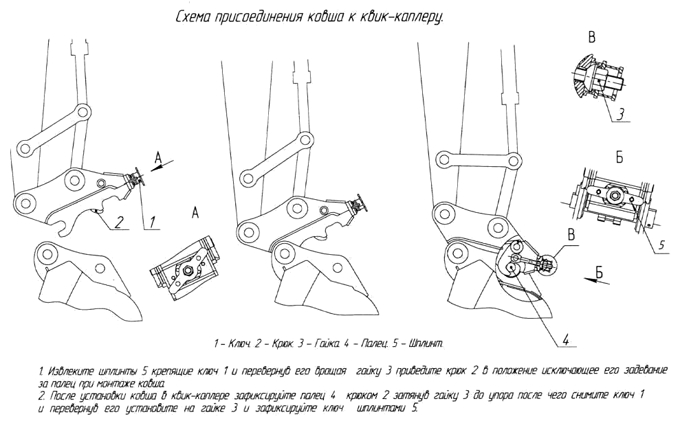

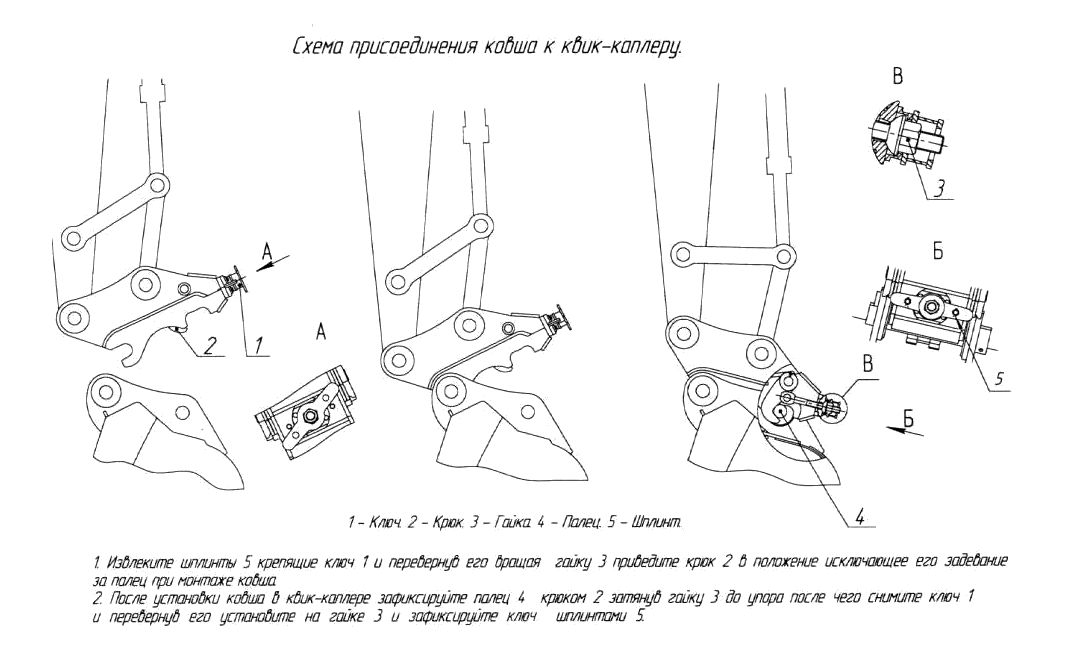

Схема действия
Сертификат
Технические характеристики гидравлических квик-каплеров ICM
Модель
| ISQ30 |
ISQ60 |
ISQ80 |
ISQ100 |
ISQ140 |
ISQ170 |
ISQ200 |
Вес |
кг |
60 |
160 |
340 |
520 |
650 |
725 |
890 |
Длина |
мм |
580 |
820 |
970 |
970 |
1 080 |
1 125 |
1 285 |
Высота |
мм |
285 |
378 |
491 |
552 |
584 |
612 |
662 |
Ширина |
мм |
249~259 |
408~423 |
469~503 |
543~593 |
574~624 |
630~670 |
680~710 |
Диапазон соединения |
мм |
155~165 |
260~275 |
306~340 |
350~410 |
410~432 |
410~440 |
470~510 |
