Бесштоковые цилиндры серии RTC

Одна концепция, четыре вида конструкции, множество областей применения. Серия бесштоковых цилиндров RTC идеально подходит для энергоемких применений с фиксированными габаритами монтажа. Пневматические цилиндры доступны в четырех версиях в современном дизайне, обеспечивая правильное решение для любой отрасли.

Серии RTC предлагает различные варианты исполнения цилиндров, обладая широким диапазоном скоростей, высокой допустимой нагрузкой и уровнем точности в движении и позиционировании. Каретка и поршень — совмещены, что обеспечивает высокий уровень прочности и надежности конструкции. Это повышает безопасность и помогает предотвратить нарушение процесса производства.

RTC-BV RTC-CG

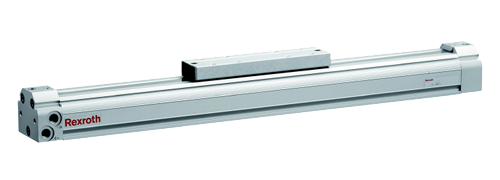

Базовая версия. Внутренняя направляющая скольжения реализована при помощи овального поршня.

Применение: транспортировка, открывание дверей, привод ножа и сталкивание.

Диаметр поршня Ø 16-80 мм

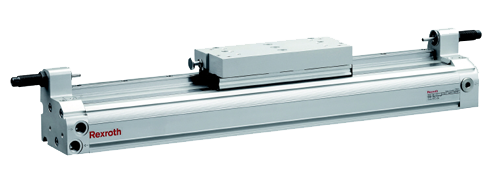

Компактная направляющая качения. Компактная, высокоточная направляющая.

Применение: Средние нагрузки в ограниченном пространстве: центр масс находится на небольшом плече от оси цилиндра (Easy-2-Combine).

Диаметр поршня Ø 16-40 мм

RTC-HD RTC-CKP

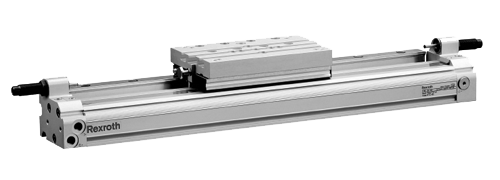

Тяжёлый режим работы. Прецизионная направляющая с высокой нагрузочной способностью.

Диаметр поршня Ø 16-63 мм

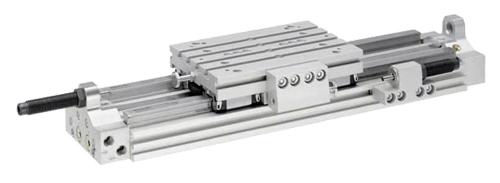

Компактный модуль с направляющей качения и пневматическим приводом.

Для экстримальных нагрузок, момента и высокой точности.

Применение: манипулирование, прямой монтаж на Easy-to-Combine, CamoLINE

Диаметр поршня Ø 16-63 мм



Уникальные свойства серии RTC открывают новые возможности. Использование овального поршня вместо классических круглых позволяет выдерживать большие нагрузки и моменты. Высокая нагрузочная способность и меньшие размеры цилиндра дают возможность создать более компактный и простой дизайн машины.

  • Овальный поршень позволил сделать шире и надежнее перемычку между поршнем и кареткой
  • Боковой крутящий момент воспринимается овалом поршня
  • Увеличенная толщина каретки делает ее максимально прочной



ТТХ RTC-BV
ТТХ RTC-CG
ТТХ RTC-HD
ТТХ RTC-CKP
Типоразмер 16 25 32 40 50 63 80
Присоединения M7 G1/8 G1/8 G1/4 G1/4 G3/8 G3/8
Расчетное усилие поршня (6 бар) [Н] 120 295 482 756 1 176 1 860 3 000
Макс. скорость [м/с] 5,5 6,5 4 5 3 3 3
Энергия демпфирования [Нм] 1,5 4 7 10 15 25 40
Максимальная статическая нагрузка [Н] 1 100 3 800 6 600 8 000 9 000 13 000 13 000
Максимальный статический момент (My) [Н/м] 25 50 80 140 230 340 500
Максимальный статический момент (Mx) [Н/м] 2 6 18 28 35 45 55
Максимальный статический момент (Mz) [Н/м] 8 12 43 55 70 90 110

Серия RTC с интерфейсом Easy-2-Combine

Цилиндры серии RTC поставляются с интерфейсом Easy-2-Combine. С помощью этого стандартизированного интерфейса, RTC может легко сочетаться с дополнительными компонентами Рексрот, которые также оборудованы этим же интерфейсом для создания многоосевой системы.

Встроенные преимущества

  • Быстрый инжиниринг
  • Сниженные расходы на монтаж
  • Легкость монтажа
  • Оптимальная совместимость компонентов
  • Модульность
  • Большой выбор из широкого спектра продукции

Надежное проектирование

  • Стандартизованные посадочные и крепежные поверхности (равные межосевые расстояния крепежных, резьбовых и центрирующих отверстий)
  • Прямой монтаж (через центрирующие втулки и крепежные винты, без дополнительных монтажных плит )
  • Соответствующие монтажные комплекты в качестве принадлежностей
  • Посадка с натягом исключает дополнительные работы при монтаже
  • Продукты с высокоточными направляющими



Easy-2-Combine идентифицирует 3 основных типа применения:

  • Взять и поставить: пневматические Z-/Y оси
  • Линейный портал: пневматическая Z-ось, электрические/пневматические Y-оси
  • Портальный робот: пневматическая Z-ось, электрические/пневматические X,Y-оси
