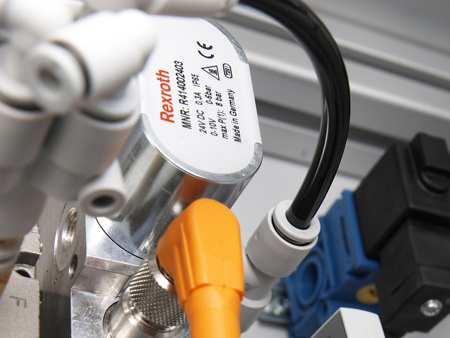

Пропорциональные регуляторы давления ED02

Пропорциональные регуляторы давления ED02

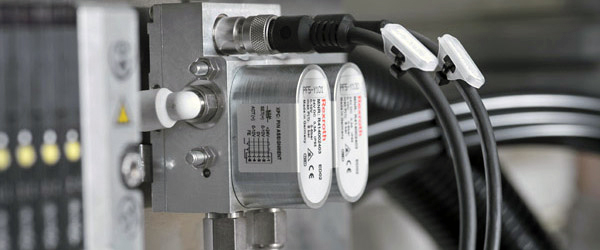

Компактность, высокая точность и динамичность – универсальный регулирующий клапан EP. Благодаря компактному дизайну и высокой производительности, серия ED02 является оптимальным решением для применения в различных отраслях промышленности. Регуляторы представленной серии — надежные и экономически выгодные.

Специальная технология клапана и цифровой электронный контроль. Высокая динамичный с малыми габаритными размерами: все это возможно с регуляторами давления серии ED02 с компактными размерами 76x60x30 мм. Благодаря конструкции, состоящей из 2-х пропорциональных клапанов с прямым управлением, обеспечивается расход воздуха до 150 л/мин (3.5 SCFM). Аналогичный расход могут обеспечить клапаны большего размера.

Стабильность повторяемости 30 мбар (0.44 psi). Основным преимуществом нового регулятора давления является управление микропроцессором точности регулирования. Точность повторяемости серии ED02 составляет < 30 мбар (0.44 psi).

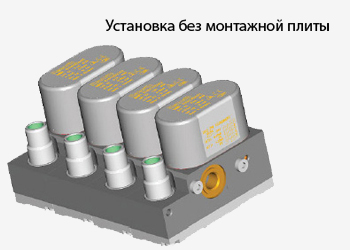

Установка без монтажной плиты. Установка регуляторов серии ED02 возможна без монтажной плиты. Подвод сжатого воздуха может осуществляться с обеих сторон, что обеспечивает универсальность регулятора при эксплуатации. Подключение сигнального кабеля и аналоговое регулирование обеспечивается через разъем M12.

Регулирующий клапан серии ED02 универсален в любой области применения. Регулирующие клапаны серии ED02 дополнили линейку пропорциональных клапанов (EP), разработанных Бош Рексрот. Вместе с клапанами серии ED05 с расходом 1000 л/мин, ED07, с расходом 1300 л/мин (46 SCFM) и ED12, который обеспечивает расход до 2600 л/мин (92 SCFM), вы можете найти подходящий клапан для любого применения.

Технические характеристики

  • габаритные размеры: 76 x 60 x 30 мм3;
  • температурный диапазон: 0°...+70 C°;
  • класс защиты: IP65;
  • диапазон рабочего давления: 0…6 бар / 0…10 бар (дополнительные диапазоны регулировки давления – по запросу);
  • точное регулирование;
  • гистерезис: 50 мбар;
  • стабильность повторяемости: 30 мбар (0.44 psi);
  • линейность: 1%;
  • номинальный расход: 150 л/мин;
  • высокая динамичность.

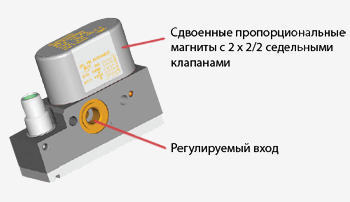

  • сдвоенные пропорциональные магниты с 2 x 2/2 седельными клапанами;
  • электроразъем M12;
  • степень защиты с электроразъемом / штекер (алюминий, IP65);
  • вентиляция корпуса;
  • основание корпуса (подготовлено для крепежа на монтажную плиту или DIN-рейку).

Регулирующие клапаны серии ED02 находят применение в любой области. Использование регулирующих клапанов возможно при минимальных затратах энергии, при максимальном значении входного сигнала – 300 мА: от простого отдаленного регулирования давления до сложного контроля.

Пыле- и влагозащищенность. Ко всему прочему, серия ED02 возможна в исполнении с классом защиты IP65 (NEMA 4), что обеспечивает пыле- и влагозащищенность. Новые регулирующие клапаны серии ED02 – это идеальное решение, которое подходит для использования в различных отраслях, таких как: автомобильная, печатная, бумажная и пищевая промышленности.
