Фитинги Rexroth серии QR1

Новая серия фитингов Рексрот для пневмосистем. Помимо серий Мини и Стандарт, серия новых фитингов включает в себя, также, широкий спектр дополнительных преимуществ. С серией QR1, Рексрот представляет обширную программу принадлежностей для пневмокомпонентов.

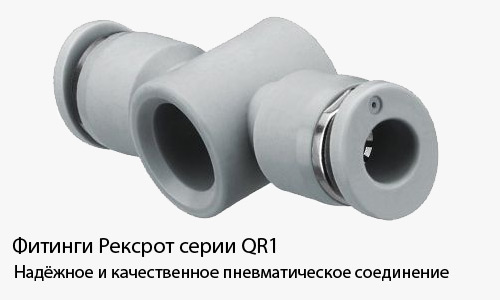

Высококачественные технологии соединений. Неотъемлемой частью любой высококачественного оборудования является надежное соединение его частей. В серию QR1 входят все типы соединений для любой области применения.

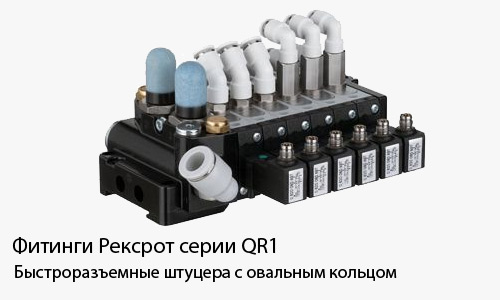

Быстроразъемные соединения QR1. Быстроразъемные штуцера снабжены полимерными уплотнениями, благодаря которым возможно быстрое и многократное соединение без потери герметичности. Дизайн серии Мини разработан для присоединения трубок внешним диаметром Ø 3-6мм. Стандартные фитинги используются для присоединения трубок внешним диаметром Ø 4-16 мм.

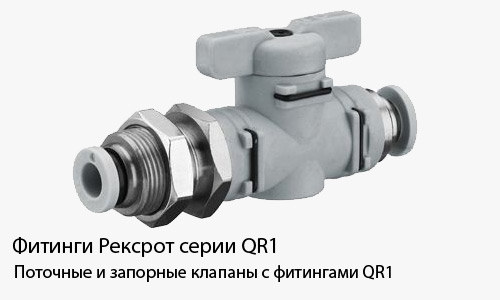

Функциональные фитинги. Прямое, угловое или Y-образное соединение, доступны как и в быстроразъемном, так и в резьбовом варианте: QR1 является правильным решением для любой области применения. Под функциональными фитингами понимаются, например, обратный клапан, шаровой кран, пневмодроссель со встроенными быстроразъемными соединениями.

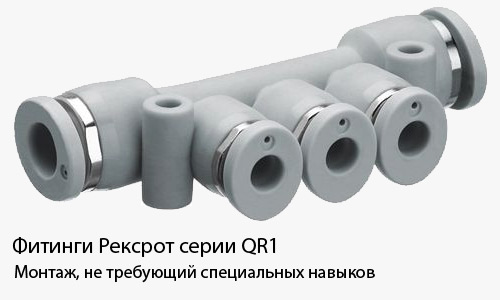

Разнообразие форм присоединений:
  • прямое
  • угловое

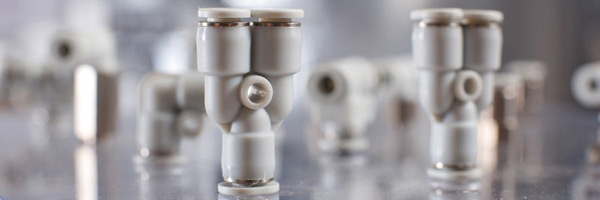

  • T / Y / X
Разнообразие типов присоединений:
  • резьбовое
  • быстроразъемное
  • штепсельное гнездо
Для различных функций:
  • запорный кран
  • шаровой кран
  • дроссель с обратным клапаном
  • обратный клапан
Вариант исполненияМиниСтандартФункциональный
ПрисоединениеM3 – G1/8M5 – G1/2G1/8 – G1/2
Диаметр трубки сжатого воздуха ø3-6 мм4-16 мм3-12 мм
Рабочее давлениеВакуум (макс. 95%) до 10 бар
Температура окружающей средыот 0°C до +60°C
