Цилиндры по ISO серии PRA/PRE/TRB

Пневмоцилиндры Bosch Rexroth PRA/PRE/TRB

Новые цилиндры серий PRA, TRB, и PRE представляют расширенную линейку стандартных цилиндров на базе уже зарекомендованного продукта по стандарту ISO, на стяжках или профильного цилиндра. Это классическое решение находит применение практически во всех отраслях промышленности и принято универсальных стандартом в 98 странах. Проработанный дизайн, оптимальный выбор материала, регулируемое демпфирование — очевидные преимущества этой серии.

СерияPRA
расширенные возможности
TRB
базовый цилиндр на стяжках
PRE
экономичный
ОписаниеПрофильный цилиндр с широких выбором опцийЦилиндр на стяжках с широким выбором опцийЭкономичный базовый вариант с конфигурируемым ходом штока
Ход штока, мм1 - 28001 - 28001 - 2800
Рабочее давление, бар1,5/101,5/101,5/10
Диаметр поршня, мм32 – 12532 – 12532 – 125
Окружающая температура-20°C … + 80°C-20°C … + 80°C-20°C … + 80°C
Теплостойкостьдо + 150°Cдо + 150°Cдо + 150°C



Новое поколение цилиндров по стандарту ISO

  • снижение общего веса оборудования благодаря новому дизайну;
  • высокая производительность благодаря сокращению времени цикла;
  • уменьшение вибрации и уровня шума благодаря эластичным демпфирующим компонентам;
  • оптимизация пневматического демпфирования;
  • оптимальная конструкция;
  • широкий спектр возможных опций;
  • конфигурируемый, с большим количеством принадлежностей, запасными частями и чертежами.

Технические характеристики:

  • Стандартизован по ISO 15552
  • Ø 32 - 125 мм
  • Длина хода: до 2800 мм
  • Минимальное давление страгивания: 0,03 - 0,13 бар
  • Температура среды мин./макс.: : -20 °C - 80 °C

Материалы:

  • Поршневой шток: Нержавеющая сталь
  • Корпус цилиндра: Алюминий, анодированный
  • Крышки: Алюминий-литье под давлением
  • Прокладка: Полиуретан
  • Теплостойкое исполнение FPM
  • Исполнение грязесъемников
    • Стандартные грязесъемники: PUR, FPM
    • Специальное исполнение: PRA/TRB:
      • PEE
      • Металлический (вкл. теплостойкое исполнение)
      • PTFE (вкл. теплостойкое исполнение)

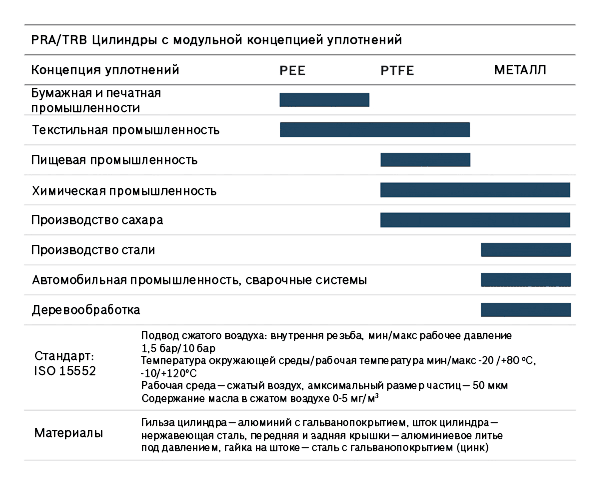

Модульная концепция уплотнений Рексрот

Наш разработанный дизайн грязесъемника обеспечивает лучшие условия работы при взаимодействии поршневого штока с жидкостями, грязью и твердыми материалами. Уникальная концепция взаимозаменяемости запасных частей представляет возможность замены грязесъемника на другой тип на одном цилиндре.

Очевидные преимущества

  • Долгое время эксплуатации, благодаря усовершенствованному дизайну грязесьемника
  • Защищенные уплотнения штока
  • Простота обслуживания и быстрая замена
  • Специальное исполнение грязесъемников
  • Простота монтажа

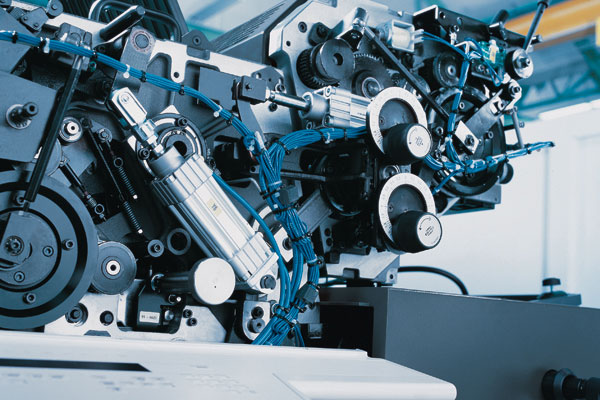

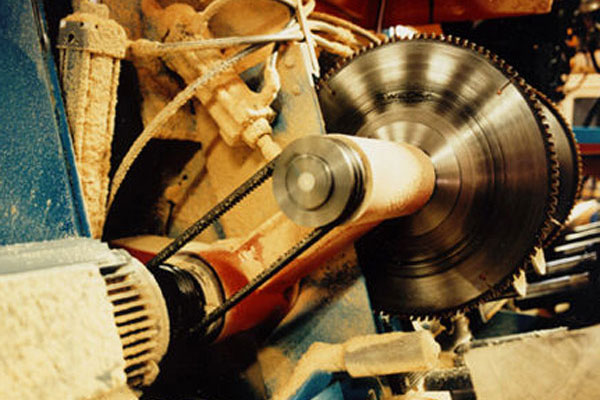

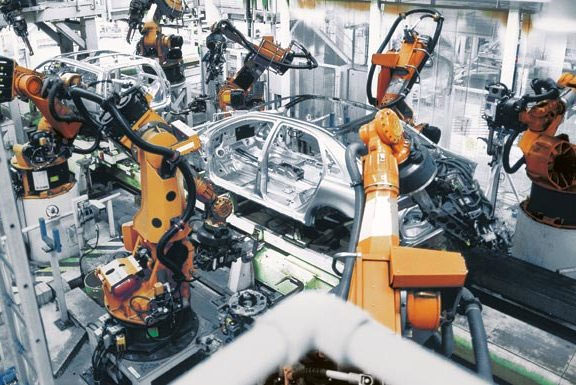

Наши цилиндры по стандарту ISO идеально подходят для использования в любой отрасли промышленности, например в автоматизации производства, машиностроении, в специальной технике. Серия PRA, TRB, и PRE универсальна в применения благодаря новейшим технологиям, используемым при ее производстве.
