Бесконтактная транспортная система (NCT)

Бесконтактная транспортная система

Совершенство в манипулировании — захват без повреждений высокочувствительных объектов и поверхностей. Благодаря бесконтактной транспортной системе (NCT) стал возможен новый вид манипулирования, при использовании которого осуществляется захват и перемещение пористых, полых, запыленных, хрупких объектов весом до 1 кг без непосредственного контакта с продуктом.

Бесконтактное подъемное устройство серии NCT работает по принципу Бернулли: поток воздуха под прибором создает разницу давлений и, таким образом, возникает подъемная сила между транспортным устройством и объектом.

Серия NCT-PK, выполненая из материала полиэфирэфиркетон (PEEK), имеет гигиенический дизайн и может применяться в пищевой промышленности и производстве напитков.

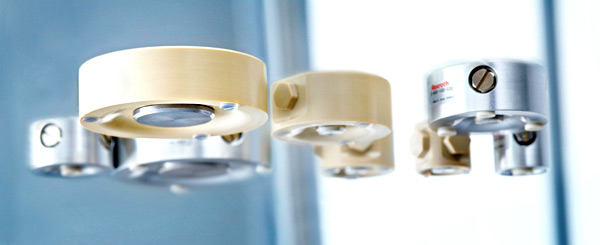

Уникальное подъемное устройство не контактирует с поверхностью — с корпусом из полиэфирэфиркетона или алюминия. Транспортная система NCT может поднимать и перемещать объекты: как пористые и воздухопроницаемые, так и мягкие материалы с большой шероховатостью поверхности.

Бесконтактная транспортная система

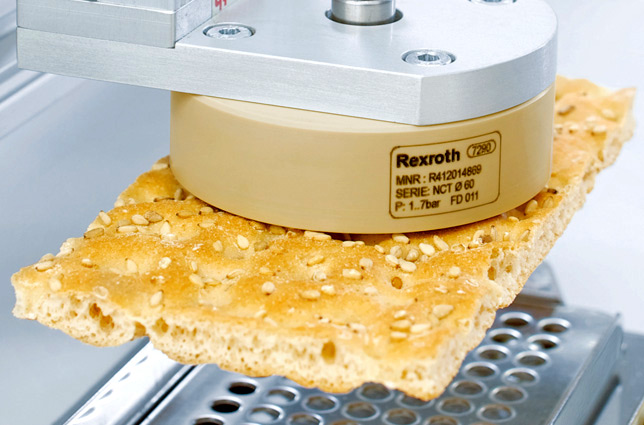

Процесс перемещения объекта осуществляется без контакта с поверхностью. Бесконтактное подъемное устройство (NCT) — прекрасное решение для сложных транспортных задач. Например, для перемещения легко деформируемых материалов и сложно захватываемых объектов.

Бесконтактная транспортная система

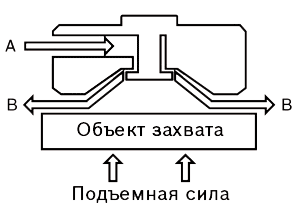

Захват работает по принципу Бернулли. Подвод сжатого воздуха осуществляется через резьбовое присоединение (A), благодаря скорости потока и форме нижней части захвата (B) образуется разрежение и подъемная сила между рабочим телом и NCT.

На рабочее тело воздействует подъемная сила. Если объект захвата приближается слишком близко к NCT, поток воздуха создает «воздушную подушку», что вызывает отталкивание компонента. Он «парит» под NCT.

Таким образом, объекты с массой до 1,0 кг можно поднимать, не касаясь их поверхности!

Совершенство в перемещении. Устройство идеально подходит для применений, где не может быть использована классическая вакуумная технология с присосками из-за утечки воздуха через объект или между объектом и присоской. Пористые объекты, например, электронные платы с отверстиями; мягкие предметы, такие как бумажные и полиэтиленовые пакеты или предметы с шероховатой, чувствительной или пыльной поверхностями могут быть перемещены с помощью NCT.

МодельNCT-PKNCT-AL
Фото
КонструкцияПринцип БернуллиПринцип Бернулли
Диаметр20 - 60 мм20 - 60 мм
КонструкцияПринцип БернуллиПринцип Бернулли
Вес0,01 - 0,07 кг0,02 - 0,12 кг
Рабочее давление мин/макс1 - 7 бар1 - 7 бар
Максимальная величина частиц0,05 мкм0,01 мкм
Окружающая температура мин/макс+5°C / +60°C+5°C / +60°C
Материалы
  • Корпус: Полиэфирэфиркетон
  • Сопло: Нержавеющая сталь
  • Присоединение сжатого воздуха: Полиэфирэфиркетон
  • Уплотнения: Фтор-каучук
  • Корпус: Алюминий с гальванопокрытием
  • Сопло: Нержавеющая сталь
  • Присоединение сжатого воздуха: Латунь никелированная
  • Уплотнения: Нитрил-каучук

Применение

Серия NCT позволяет поднимать объекты без какого-либо контакта с поверхностью. Таким образом, можно перемещать легко деформируемые объекты.

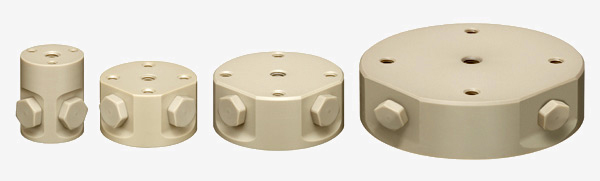

NCT-PK, материал: полиэфирэфиркетон (PEEK)

Бесконтактная транспортная система NCT-PK

Материал полиэфирэфиркетон подходит для прямого контакта с пищевыми продуктами (FDA / EC-совместимый). Он обладает высокой устойчивостью против различных химических веществ, используемых в пищевой промышленности и подходит для всех стандартных процессов очистки CIP (Cleaning-In-Place) и стерилизации SIP (Sterilization -In-Place).Материал подходит для прямого контакта с кремнием (например, в полупроводниковой промышленности).

Области применения:

  • пищевая промышленность и производство напитков;
  • полупроводниковая промышленность и электроника;
  • производство солнечных батарей.

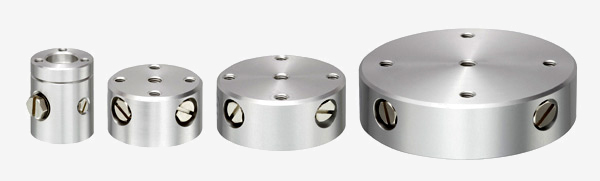

NCT-AL, материал: алюминий

Бесконтактная транспортная система NCT-AL

Области применения:

  • полупроводниковая промышленность и электроника;
  • производство солнечных батарей;
  • печатная промышленность;
  • производство средств телекоммуникаций;
  • фармацевтика.
