Вакуумные генераторы серии EBS

Минимальные размеры, обеспечивающие большой всасывающий объем. Обе весрии вакуумных генераторов серии EBS – базовый компактный эжектор EBS-PT и миниатюрный, встраиваемый в линию эжектор EBS-PI обладают схожими характеристиками, и в настоящее время применяются во многих областях.

Работа обоих типов эжекторов основана на принципе Вентури для одноступенчатых вакуумных эжекторов. Также оба эжектора легко встраиваются в систему благодаря небольшим габаритам и малому весу. Кроме версий EBS-PT и EBS-PI, Бош Рексрот, также, выпускает серии EBS-PT…-VE и EBS-ETB.

Серия EBS-PT…-VE (вакуумный выключатель: электронный, регулируемый) — со встроенным электронным вакуумным выключателем в базовый эжектор.

Серия EBS-ET (электрические регулирование, Т-образная конструкция) представлена в двух вариантах, с импульсом и без импульса сброса, в зависимости от диаметра сопла. Все продукты серии EBS-ET доступны с различным набором опций.

Компактный дизайн и легковесность позволили сделать эжекторы идеальными для использования как в ограниченном пространстве, так и в манипуляторной технике.

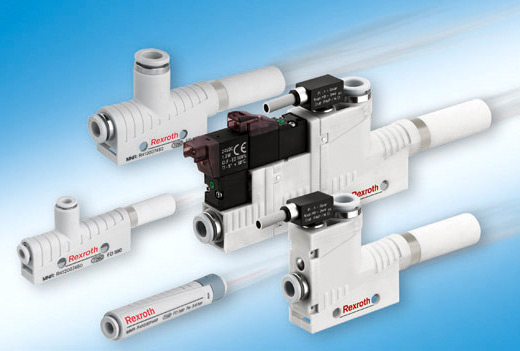

EBS-PI: монтаж в линию EBS-PT: Т-образная конструкция EBS-PT-…-VE: Электрическое регулирование, Т-образная конструкция EBS-ET: Вакуумный выключатель: электронный, регулируемый, Т-образная конструкция
EBS-PI: монтаж в линию EBS-PT: Т-образная конструкция EBS-PT-…-VE: Электрическое регулирование, Т-образная конструкция EBS-ET: Вакуумный выключатель: электронный, регулируемый, Т-образная конструкция

EBS-PI эжектор, встраиваемый в линию — мал, да удал! Эжектор серии EBS-PI встраивается непосредственно в линию подачи воздуха. Благодаря компактности, он применяется в компактных манипуляторах.

  • одноступенчатый эжектор по принципу Вентури;
  • подвод сжатого воздуха и вакуума расположен под углом;
  • 2 типоразмера с быстроразъемными соединениями.

Убедительная многофункциональность. Наряду с новым дизайном вакуумных генераторов, базовая версия эжектора серии EBS-PT/ET доступна в исполнении с дополнительными опциями, что делает ее универсальной для любого применения.

  • одноступенчатый эжектор, работающий по принципу Вентури;
  • 6 типоразмеров (макс. 215 л/мин);
  • простота монтажа;
  • встроенный вакуумный переключатель;
  • магнитный клапан для оптимизации времени цикла (EBS-ET).

Технические характеристики

  • рабочее давление: 3 – 6 бар;
  • оптимальное рабочее давление: 4,5 -5,4 бар;
  • мощность всасывания: 7-223 л/мин;
  • температура окружающей среды: 0 – 60°C; 0 – +50°C (для EBS-PT-…-VE/-ET);
  • присоединение: вакуумное присоединение Ø 4-8 мм; присоединение сжатого воздуха M5 – G1/4; опции NPTF1/8 - NPTF1/4;
  • диаметр сопла: 0,5 … 2,5 мм;
  • потребление воздуха: 13…320 л/мин.
Вакуумные генераторы серии EBS

Применяется в электронной, упаковочной промышленности и в манипуляторной технике. Исполнение большего типоразмера EBS-PT обычно применяется в автомобильной индустрии, бумажной, деревообрабатывающей промышленности или в производстве листового металла, наряду с этим серия EBS-PI меньшего типоразмера нашла свое применение в манипуляторной технике.

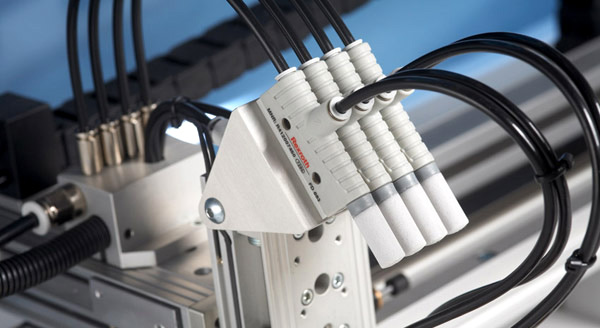

Подходит для использования в ограниченном пространстве. Серия EBS подходит для использования в ограниченном пространстве. Минимизация габаритных размеров, использование полимерных материалов обеспечивает легковесность, что делает продукт данной серии универсальным. Новые вакуумные генераторы идеально подходят для использования в манипуляторах.
