Серия пневмоцилиндров CCI — компактность и совершенство

Пневмоцилиндры Bosch Rexroth CCI

Линейка цилиндров серии CCI представлена диаметром поршня от 16 до 100 мм, длина хода до 25 мм (одностороннего действия) или до 500 мм (двустороннего действия). Доступно большое количество исполнений и дополнительных опций, например, с проходным штоком, с защитой от проворота посредством переднего фланца со встроенными направляющими или исполнение для взрывоопасных зон (ATEX). Компактность и универсальность являются первостепенными в этой серии. Компактные цилиндры серии CCI отлично подходят при минимальных габаритах монтажа.

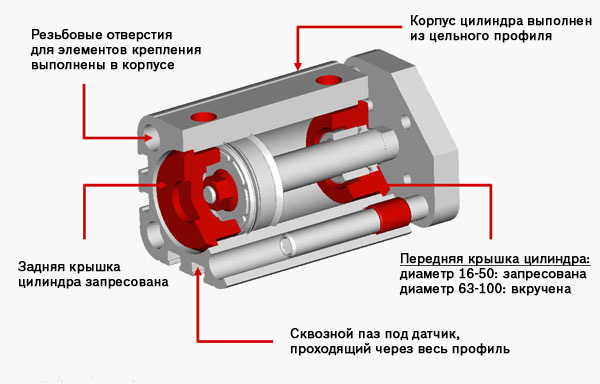

Цельный алюминиевый профиль. Цилиндры изготавливаются из цельного алюминиевого профиля с использованием современных технологий производства с запрессовкой крышек в гильзу. Начиная с диаметра поршня цилиндра 63 мм, крышки имеют резьбовое исполнение. Благодаря эффективному дизайну, очистка цилиндра не доставляет проблем.

ISO стандарт 21287 и компактность. Внешние размеры, отверстия и монтажные принадлежности соответствуют стандарту ISO 21287 для компактных цилиндров — и все это по очень привлекательной цене. Новая версия компактных цилиндров диаметром от 16 мм используется при ограниченном пространстве для монтажа.

Усилие цилиндра до 4 кН. Цилиндр серии CCI диаметром поршня 100 мм при очень компактных размерах развивают усилие до 4 кН. Компактность серии CCI означает: линейные габариты меньше до 60% по сравнению с классическими цилиндрами по стандарту ISO.

Преимущества пневмоцилиндров серии CCI:

  • стандартизованные габаритные и присоединительные размеры;
  • идеально подходит для компактных механизмов;
  • простой монтаж датчиков — даже для коротких ходов;
  • малый люфт штока;
  • жесткие допуски изготовления (благодаря цельному профилю);
  • эластичное демпфирование — базовое исполнение;
  • простой дизайн для очистки благодаря запрессовке крышек в гильзу.

Технические характеристики





Варианты исполнения:

  • одностороннего/двустороннего действия;
  • внутренняя/внешняя резьба на штоке;
  • проходной/полый шток;
  • удлиненный шток/удлиненная резьба на штоке;
  • защита от проворота передним фланцем и направляющими штангами;
  • термостойкость;
  • взрывозащищенное исполнение (ATEX).

Дополнительные технические характеристики:

  • диаметр поршня: Ø16 – 100 мм;
  • длина хода: при диаметре поршня Ø16 – 63 мм: 1 – 300 мм, при диаметре поршня Ø80/100 мм: 1 – 500 мм;
  • рабочее давление: 1 - 10 бар;
  • температурный диапазон: -20ºC - + 80 ºC и до +120ºC (высокотемпературное исполнение).

Универсальное применение во всех отраслях Серия CCI может быть использована в широком спектре приложений, особенно там, где установлены минимальные габариты монтажа. Пневмоцилиндры пригодны для универсального применения во всех отраслях промышленности.
