BRS фитинги

Фитинги для РВД. BRS-фитинги

Быстроразъемное соединение тип ISO-A
БРС с клапанами конической формы. Соединение ниппеля и розетки обеспечивается шариковым затвором, конструкция которого позволяет осуществлять взаимное вращение соединяемых РВД, что защищает рукава от перекручивания.

Резьба: дюймовая BSP от 1/4”-20 до 2”
Диаметры рукавов: от 6 до 50 мм (1/4”-2”)
Тип уплотнения: под прокладку

Уплотнительное металло-резиновое кольцо USIT R
Предназначено для уплотнения быстроразъемных соединений
Резьба: дюймовая BSP от 1/4”-20 до 2”
Диаметры рукавов: от 6 до 50 мм (1/4”-2”)

Резиновые (пластиковые) заглушки
Предназначены для защиты БРС от пыли и загрязнений

Быстроразъемные соединения (БРС) широко применяются в сельскохозяйственной технике и машиностроении. БРС также получили достаточно широкое распространение в химической, нефте и горнодобывающей промышленности. Имеют шаровое или клапанное исполнение. Диапазон рабочих температур зависит от материала уплотнений и обычно составляет от -25 до +180°С. Материал корпусов БРС сталь или латунь.

При заказе БРС следует учитывать, что их гарантированная совместимость обеспечивается только при использовании БРС одной серии и одного производителя.

Cерия ISO-A
Условный проход, мм Резьба присоединительная   Условный проход, мм Резьба присоединительная
6 ¼” BSP   20 ¾” BSP
¼” NPT   ¾” NPT
10 3/8” BSP   1 1/16”-12 SAE
3/8” NPT   25 1” BSP
3/8” BSPT   1” NPT
9/16”-18 SAE   1 5/16”-12 SAE
13 ½” BSP   32 1 ¼” BSP
½” NTP   1 ¼” NPT
M22x1,5   40 1 ½” BSP
¾”-16 SAE   1 ½” NPT
7/8”-14 SAE   50 2” BSP
  2” NPT



Cерия ISO-B
Условный проход, мм Резьба присоединительная   Условный проход, мм Резьба присоединительная
6 1/8” BSP   13 ½” BSP
1/8” NPT   ½” NTP
6 ¼” BSP   ¾”-16 SAE
¼” NPT   7/8”-14 SAE
10 3/8” BSP   20 ¾” BSP
3/8” NPT   ¾” NPT
9/16”-18 SAE   1 1/16”-12 SAE
  25 1” BSP
  1” NPT
  1 5/16”-12 SAE

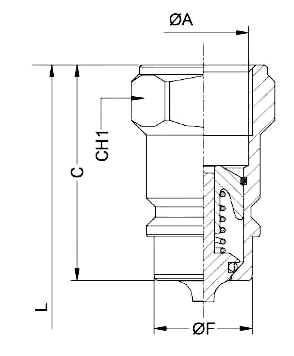

BRS фитинги: Быстроразъемное соединение (схема)

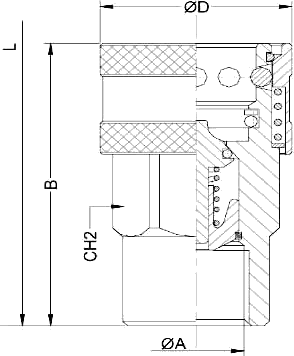

BRS фитинги: Быстроразъемное соединение (схема)
