Вибропогружатели Daedong

Вибропогружатели Daedong Eng. производятся трех видов: с верхним захватом, с поворотным захватом и с функцией гидровращателя.

Преимущества вибропогружателя с поворотным захватом, (смотри видео):

функция поворота захватов вибропогружателя на 90 градусов при работе с двутавровыми балками, сваями и шпунтовыми сваями позволяет проводить работы без привлечения дополнительной рабочей силы;

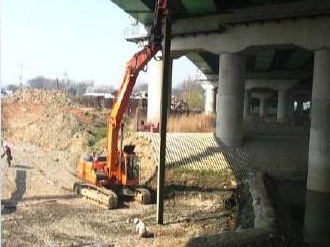

возможность работы в труднодоступных местах: на постах, путепроводах, в населенных пунктах и т.д.;
простота и удобство управления всеми функция ми вибропогружателя с помощью джойстика;
один вибропогружатель применяется при погружении шпунтовых свай, шпунта с Z- или U-образными профилями, двутавровые балки, трубы разного диаметра и т.д. меняя лишь захват.

Видео

Характеристики

Грунты

Сертификаты

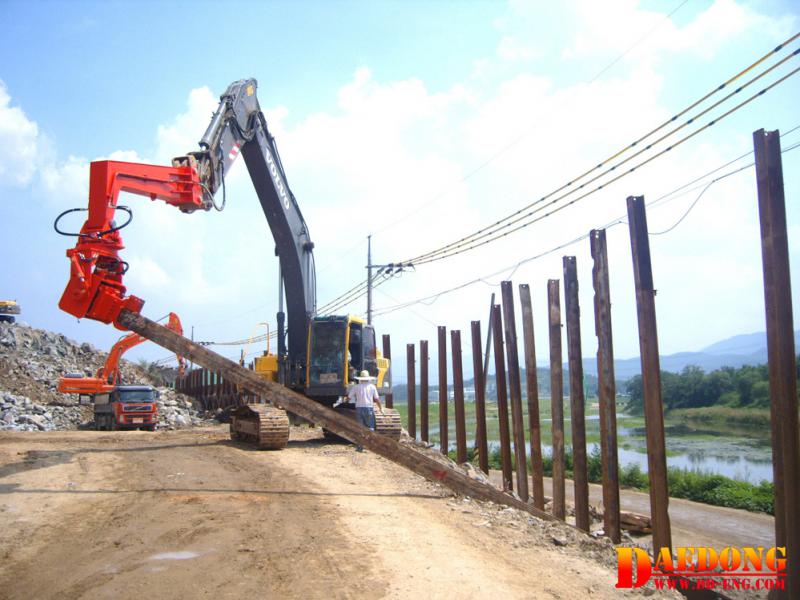

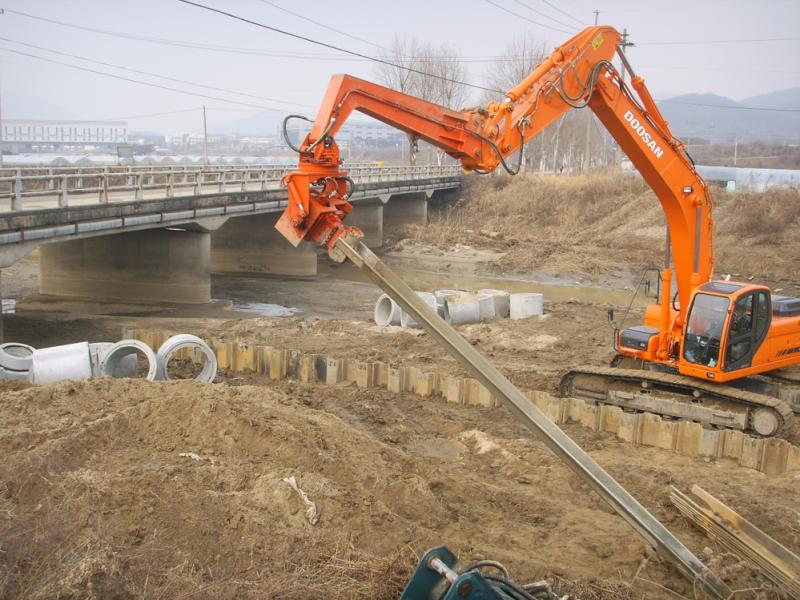

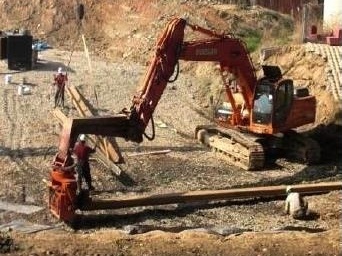

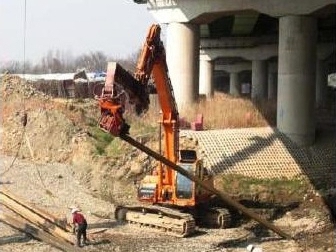

Захват с земли

Установка

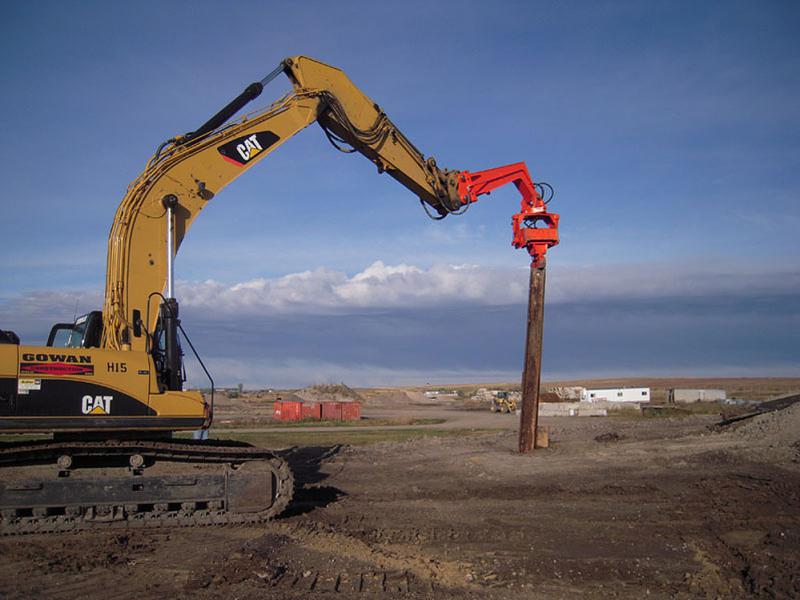

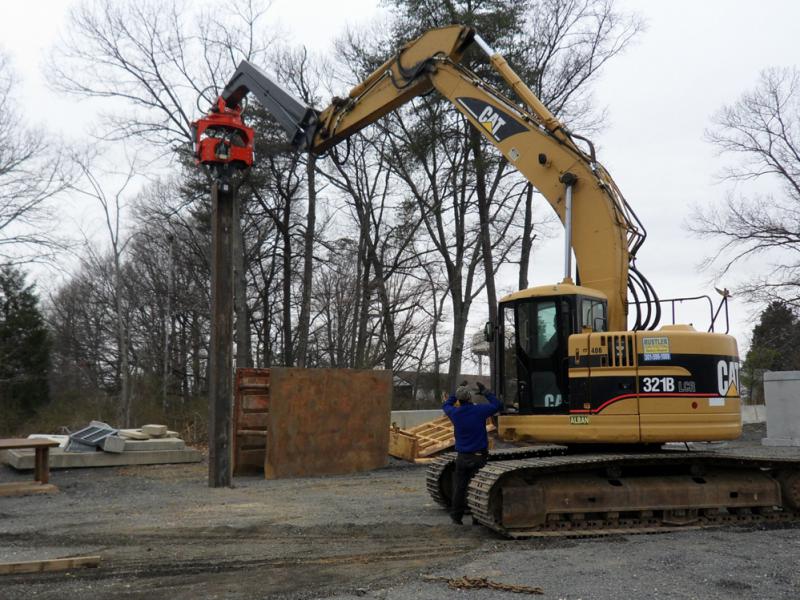

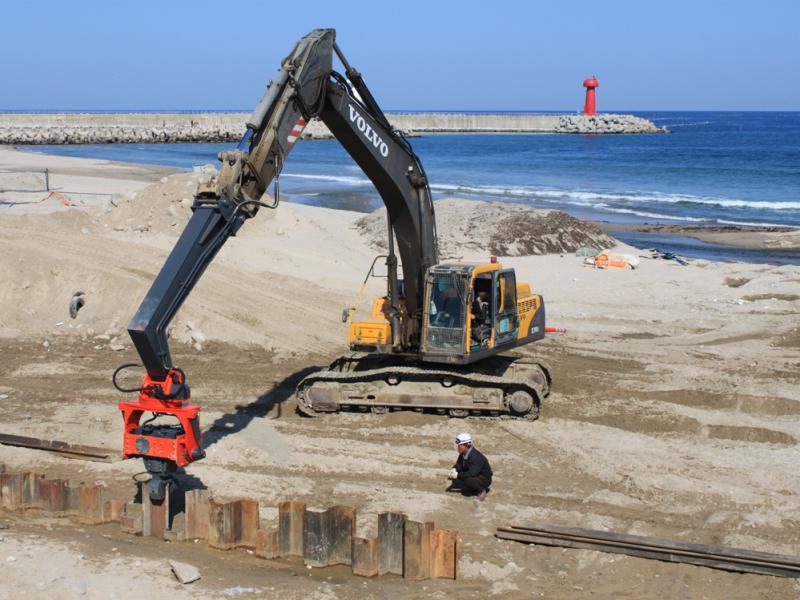

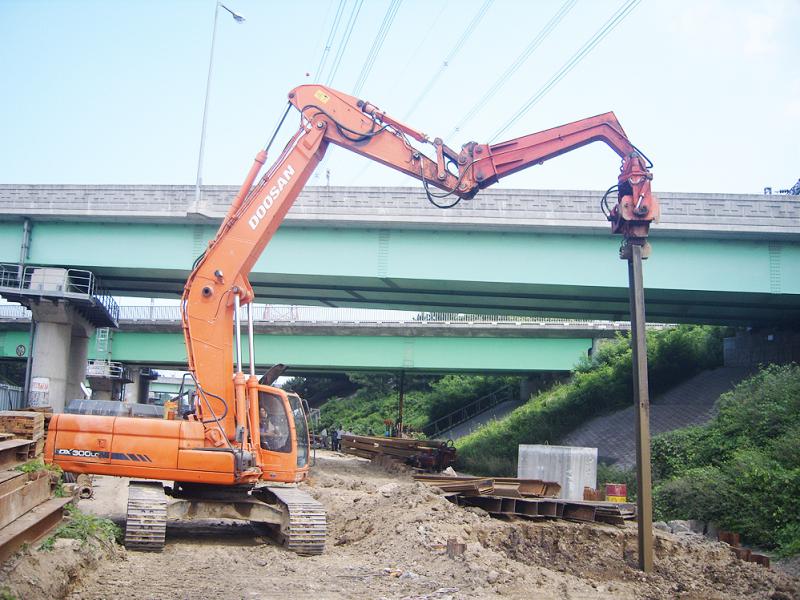

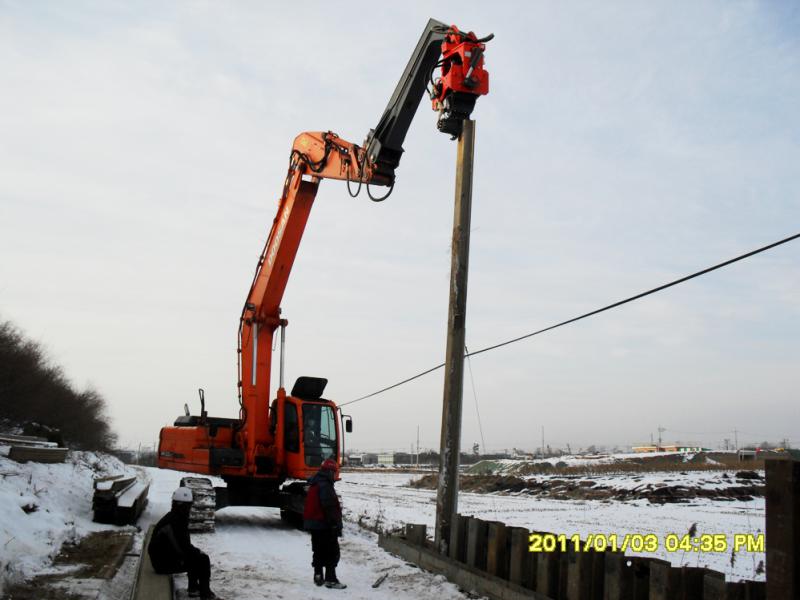

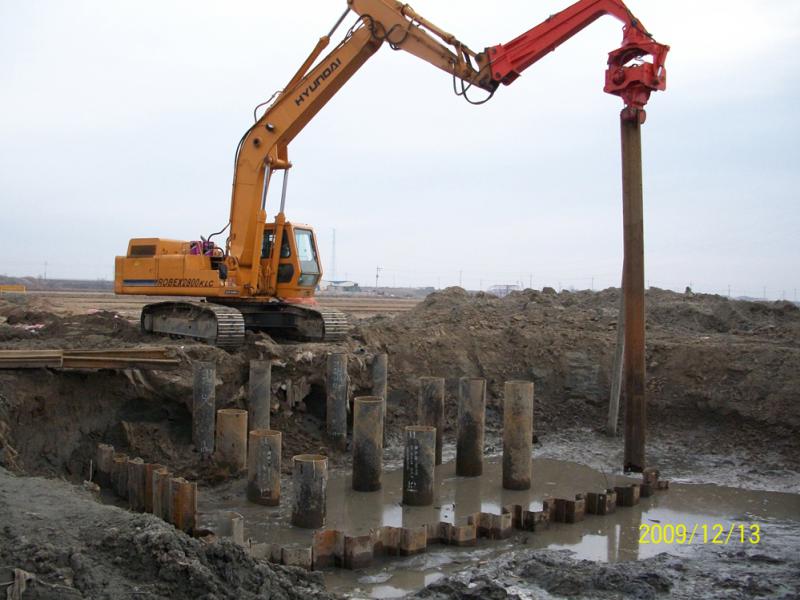

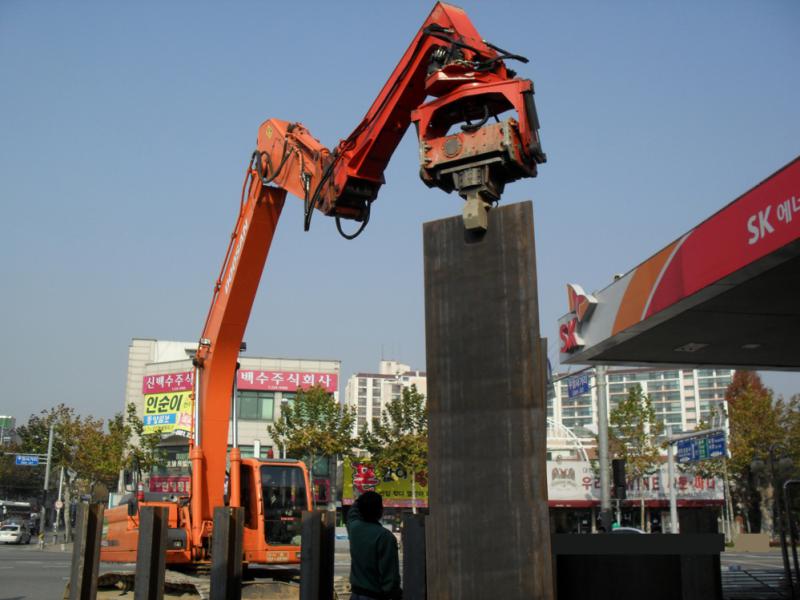

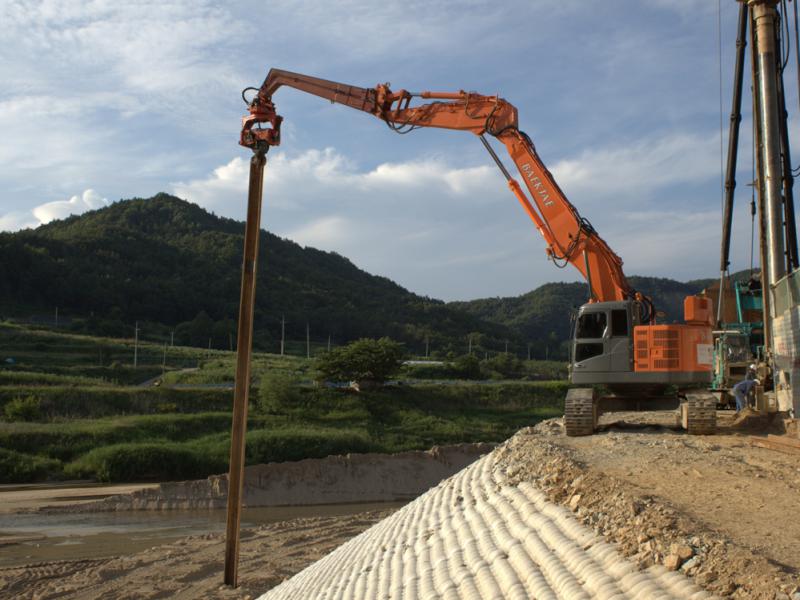

Рабочее положение

350T

600T

350T

600T

350T

600T

350T

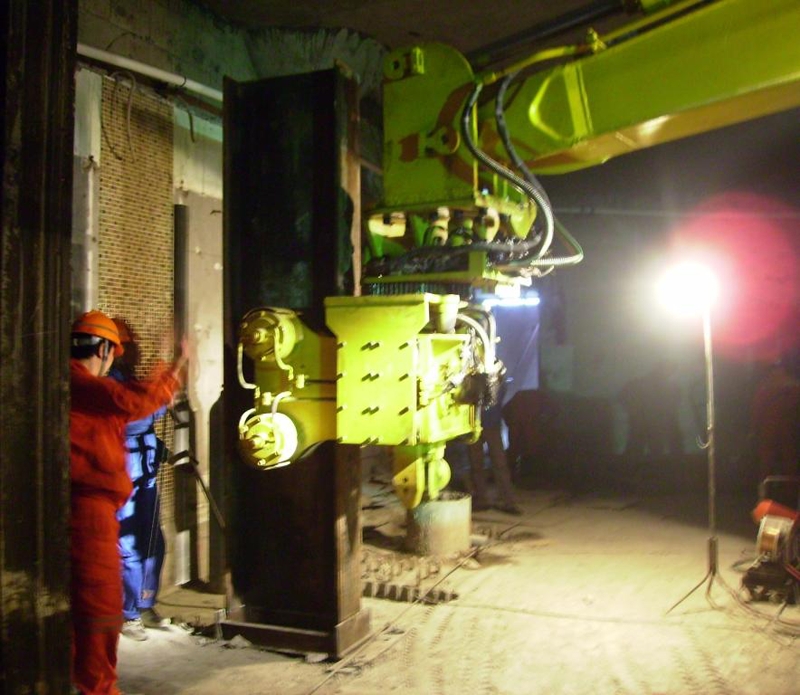

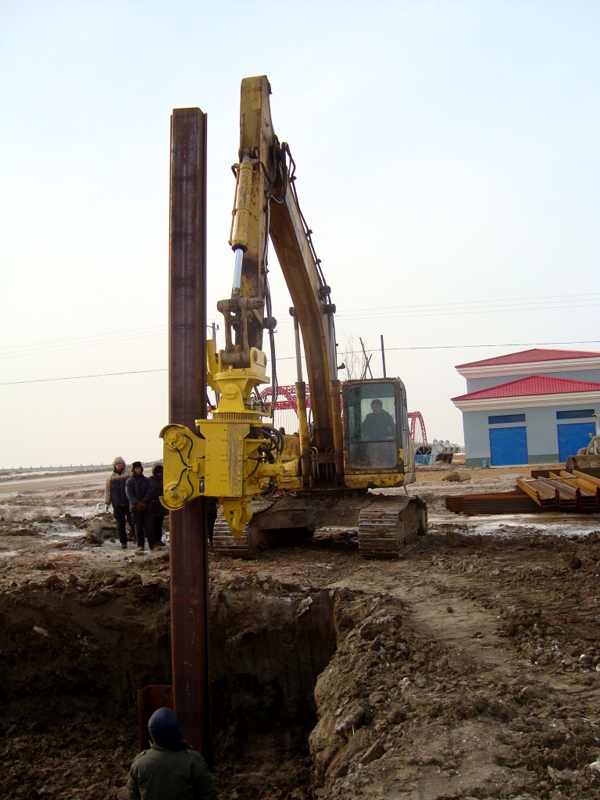

Боковой захват

1. Гидравлический вибропогружатель для экскаватора

Параметры	Ед. изм.	350	450	600	700
Частота	об/мин	3000	2700	2750	2700
Центробежная сила	kN	300	390	500	570
Амплитуда колебаний	мм	6,8	7,2	8,8	14
Рабочее давление	Bar	200	200	250	250
Расход масла	л/мин	180	220	220	330
Рабочий вес	кг	1400	1800	1900	1980
Максимальная длина сваи с гуськом	м	10	11	11	12
Максимальная длина сваи без гуська	м	6	7	7	8
Угол поворота относительно вертикали	град.	360	360	360	360
Максимальный диаметр трубы	мм	400	600	650	700
Совместимость с экскаватором	т	23~32	28~36	30~40	36~45

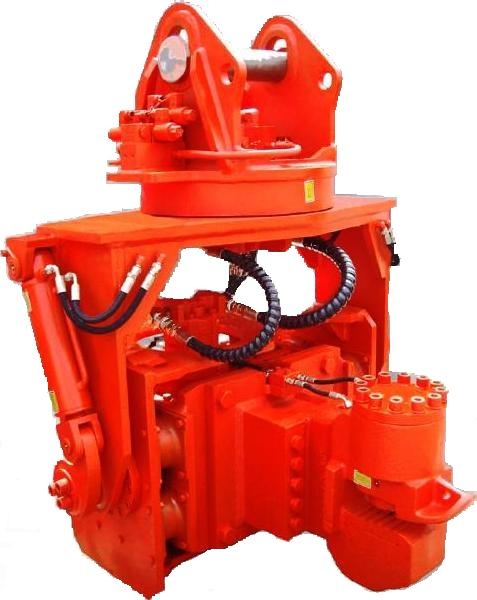

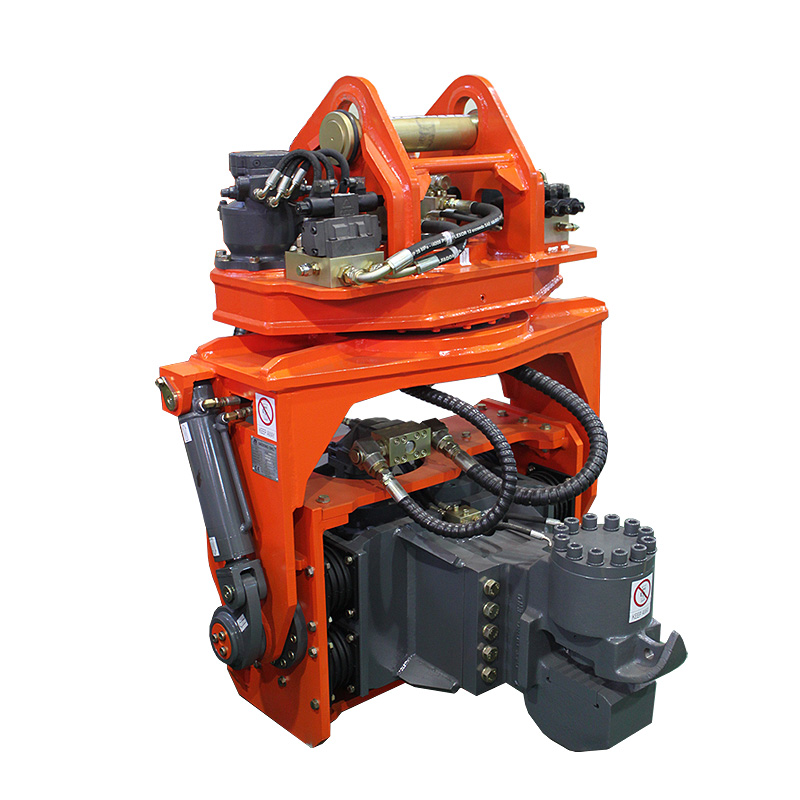

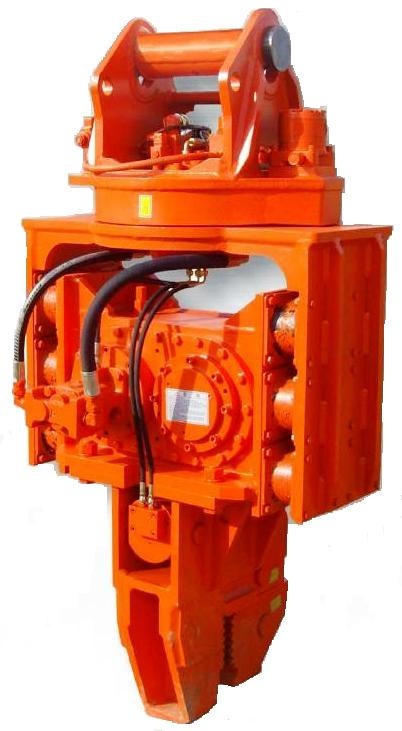

2. Гидравлический вибропогружатель для экскаватора с поворотным захватом

Параметры	Ед. изм.	350T	600T	700T	850T
Частота	об/мин	3000	2750	2700	2700
Центробежная сила	kN	300	500	570	690
Амплитуда колебаний	мм	6,8	8,8	14	16
Рабочее давление	Bar	200	250	250	250
Расход масла	л/мин	180	220	330	330
Рабочий вес	кг	1700	1900	2300	2500
Максимальная длина сваи с гуськом	м	10	11	12	13
Максимальная длина сваи без гуська	м	6	7	8	8
Угол поворота относительно вертикали	град.	360	360	360	360
Угол наклона захвата сваи	град.	90	90	90	90
Максимальный диаметр трубы	мм	400	600	600	600
Совместимость с экскаватором	т	23~32	30~40	36~45	42~50

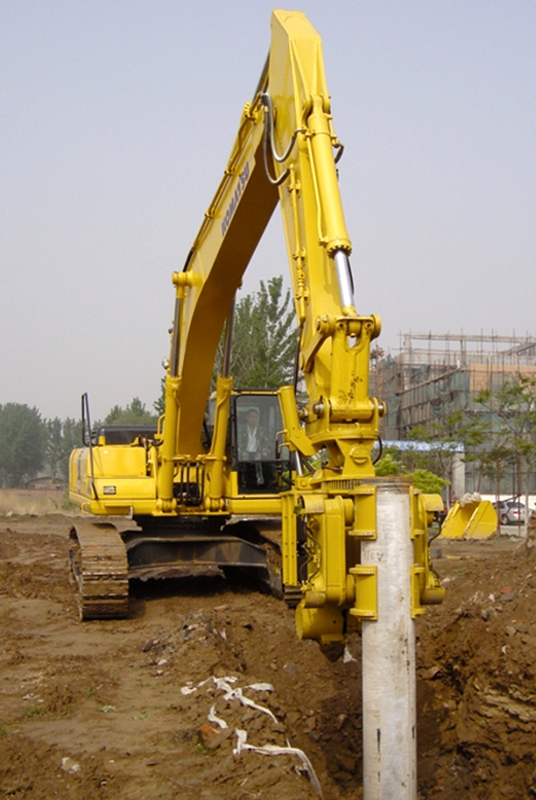

3. Гидравлический вибропогружатель с функцией гидровращателя

Вибрационная часть
Параметры	Ед. изм	350TА
Частота	об/мин	3000
Центробежная сила	kN	300
Амплитуда колебаний	мм	6,8
Рабочее давление	Bar	200
Расход масла	л/мин	180
Рабочий вес	кг	2180
Максимальная длина сваи с гуськом	м	11
Максимальная длина сваи без гуська	м	6
Угол поворота относительно вертикали	град.	360
Угол наклона захвата сваи	град.	90
Максимальный диаметр трубы	мм	400
Совместимость с экскаватором	т	28~40
Вращающая часть
Крутящий момент	кгм	2000
Скорость вращения	об/мин	10~20
Диаметр бурения	мм	300~1000
Требуемый поток масла	л/мин	54~110

4. Гидравлический вибропогружатель для экскаватора с боковым захватом

Параметры	Ед. изм.	SC530	SC550	SC570	SC590
Рабочий вес	кг	2800	3000	3400	4000
Усилие погружения	т	31	50	67	86
Частота	об/мин	2545	2560	2660	2850
Амплитуда колебаний	мм	6,5	7,2	7,4	7,8
Усилие нижнего захвата	т	35	60	80	95
Усилие бокового захвата	т	21	23	29	34
Рабочее давление	МПа	26,5	29	31	35
Расход масла	л/мин	140	190	240	260
Совместимость с экскаватором	т	18~20	20~25	25~30	> 30

Грунты, пригодные для свайнопогружных/вытяжных работ
Вид грунта	Форма фракции и характеристика частиц	Пригодность
Крупный щебень (гравий)	Круглое зерно	Пригодны
Средний щебень (гравий)	Круглое зерно
Мелкий щебень (гравий)	Круглое зерно
Крупный песок	Круглое зерно
Средний песок	Круглое зерно
Мелкий песок	Круглое зерно
Глина	Мягкая пульпа
Лёссовый суглинок	Мягкая пульпа
Ил, песчаная глина	Густая пульпа
Мелкий щебень (гравий)	Угловатое (острое) зерно	Условно пригодны (частично)
Крупный песок	Угловатое (острое) зерно
Средний песок	Угловатое (острое) зерно
Глина	Твердая, густая
Лёссовый суглинок	Твердая, густая
Вечная мерзлота	Без содержания камней
Крупный щебень (гравий)	Связанный, клейкий	Не пригодны
Мелкий песок	Угловатый, сухой (сыпучий)
Известковая глина	Твердый
Глинозем (глина)	Твердый, густой (жесткий)
